在現代制造業的精密化、自動化浪潮中，塑料部件的連接技術正經歷著一場深刻的變革。傳統的粘接、振動摩擦焊和超聲波焊接等方式，雖然應用廣泛，但往往存在應力集中、產生顆粒物、損傷產品表面或精度有限等問題。塑料激光焊接技術，作為一種新興的“無接觸”連接工藝，憑借其高精度、低應力、清潔環保和卓越的美觀度等優勢，正迅速成為高附加值塑料產品制造的優選方案。

然而，要充分發揮激光焊接的潛力，單一設備遠遠不夠，一套量身定制的塑料激光焊接機系統集成方案至關重要。本文將深入探討該方案的構成、優勢、應用及未來趨勢。

一、塑料激光焊接技術原理與優勢

塑料激光焊接的基本原理是利用激光束穿透上層激光透射塑料，到達下層激光吸收塑料表面。下層塑料吸收激光能量后迅速熔化，并通過熱傳導作用使上層透射塑料的接觸界面也熔化，在特定夾緊力的作用下，兩層塑料在分子層面相互融合，冷卻后形成牢固的焊縫。

其核心優勢包括：

1.非接觸式加工：激光頭不與工件接觸，無工具磨損，無機械應力，能焊接精密、脆弱的部件。

2.焊縫精密美觀：焊縫窄小、強度高，表面無損傷、無飛邊，可實現“無縫”連接，外觀完美。

3.清潔無污染：焊接過程中不產生粉塵或碎屑，特別適用于對清潔度要求高的醫療、電子及光學產品。

4.高自動化與靈活性：易于集成到自動化生產線中，通過軟件編程可快速切換不同產品的焊接路徑，適應多品種、小批量生產。

5.過程可控性與可追溯性：焊接參數（功率、速度、溫度）可精確控制，并集成實時監控系統，確保每一件產品的質量，實現全流程數據追溯。

二、塑料激光焊接機系統集成方案的核心構成

一個完整的系統集成方案遠不止一臺激光器，它是一個集成了硬件、軟件和周邊輔助設備的協同工作整體。其主要組成部分包括：

1.核心激光單元

激光器：通常采用半導體激光器（直接輸出或光纖耦合），因其電光轉換效率高、體積小、壽命長。功率選擇（從幾十瓦到上千瓦）取決于塑料材質、焊接深度和生產節拍要求。

激光焊接頭：是關鍵的執行部件。根據工藝不同，可分為：

輪廓焊接頭：適用于簡單二維輪廓焊接，成本較低。

掩模焊接頭：通過特定模板遮擋激光，實現復雜二維圖形的精確焊接，常用于傳感器等微型部件。

掃描振鏡焊接頭（Galvo）：通過高速振鏡反射激光，實現三維空間內的任意路徑焊接，速度快、靈活性極高，是目前主流的先進方式。

同步焊接頭：可一次性完成整個閉合曲線的焊接，效率極高，適用于大型或圓形部件。

2.精密運動與控制單元

運動平臺：根據產品需求，可集成多軸機器人（六軸關節機器人）、XYZ三軸直線模組、旋轉臺等，用于精準定位工件或激光頭。

PLC與運動控制器：作為系統的大腦，負責協調激光器、運動平臺、外圍設備的動作，確保焊接過程的時序和精度。

3.工裝夾具與定位單元

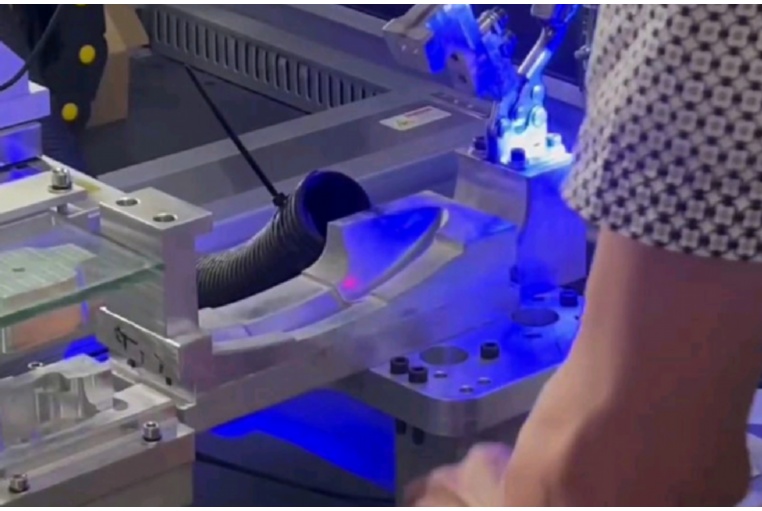

定制化夾具：根據產品3D模型設計的專用夾具，確保待焊接部件被精確、穩定地夾持在預設位置，是保證焊接一致性的基礎。

力控系統：集成壓力傳感器或氣動/電動壓缸，對焊接區域施加恒定且可控的夾緊力，促進塑料熔融結合。

4.過程監控與質量保障單元

視覺定位系統（CCD）：在焊接前對工件進行拍照定位，自動補償工件或夾具的安裝偏差，提升精度。

實時溫度/功率監控：通過紅外測溫儀或激光功率探測器，實時監測焊接區域的溫度和能量輸入，一旦超出設定閾值立即報警或停止，防止過焊或欠焊。

數據采集與MES集成：將所有焊接參數（如功率、速度、溫度曲線、良品/不良品判定）記錄并上傳至制造執行系統（MES），實現全面的質量追溯和生產數據分析。

5.安全與輔助單元

安全防護罩與光柵：完全封閉工作區域，防止激光輻射泄漏，確保操作人員安全。

除塵與排風系統：雖然激光焊接幾乎無顆粒物，但仍可能因塑料汽化產生微量煙氣，需及時排出，保持工作環境清潔。

人機交互界面（HMI）：提供簡潔明了的觸摸屏操作界面，方便工人進行配方調用、參數設置和啟動/停止操作。

三、系統集成方案的應用領域

該方案已廣泛應用于對質量、精度和外觀有嚴苛要求的行業：

汽車工業：發動機傳感器、車燈（尾燈、頭燈）、變速箱油尺、進氣歧管、新能源汽車電池管理系統（BMS）外殼、水箱等。

醫療器械：液體導管、球囊導管、胰島素泵、血液分析儀匣、微流控芯片、透析過濾器等，要求絕對密封和無菌。

消費電子：智能手表/手環外殼、藍牙耳機充電盒、智能手機內部結構件（如麥克風、聽筒）、攝像頭模組等。

家用電器與食品包裝：咖啡機水箱、洗衣機分配盒、空氣凈化器風道、液體食品的密封包裝等。

四、實施系統集成方案的價值

投資一套完整的系統集成方案，能為企業帶來長遠的綜合效益：

提升產品品質與一致性：自動化過程消除了人為因素干擾，確保每一件產品都達到設計標準。

提高生產效率：高速掃描焊接與自動化上下料結合，大幅縮短節拍時間，實現7x24小時不間斷生產。

降低綜合成本：減少不良品率、降低返工和報廢成本，同時減少對熟練操作工的依賴。

增強生產靈活性：通過軟件快速切換焊接程序，輕松應對產品迭代和定制化需求。

打造數字化工廠基礎：為工業4.0和智能制造提供關鍵的過程數據支撐。

五、未來發展趨勢

未來，塑料激光焊接系統集成將朝著更智能、更融合的方向發展：

AI與自適應控制：利用人工智能算法分析焊接過程中的實時數據，自動調整參數以補償材料批次差異或環境變化，實現“零缺陷”焊接。

更廣泛的材料適應性：開發適用于透明-透明、深色-深色等傳統上難以焊接的材料組合的新工藝。

在線3D檢測與閉環反饋：集成3D輪廓掃描儀，在焊接后立即對焊縫的寬度、高度和連續性進行100%全檢，并實時反饋調整工藝。

模塊化與標準化設計：提供更靈活的模塊化集成方案，降低客戶的一次性投入和維護成本。

結論

塑料激光焊接機系統集成方案，是將先進激光技術與自動化、信息化深度融合的產物。它已從一種單純的加工工具，演變?yōu)樘嵘髽I(yè)核心競爭力的戰略裝備。對于有志于在高端制造領域立足的企業而言，選擇并實施一套成熟可靠的系統集成方案，不僅是解決當下工藝難題的鑰匙，更是擁抱未來智能制造、實現可持續發展的必由之路。

【五問五答】

1.問：與傳統超聲波焊接相比，塑料激光焊接系統集成方案最大的優勢是什么？

答：最大的優勢在于“非接觸”和“低應力”。超聲波焊接通過高頻振動摩擦生熱，會對工件產生較大的機械應力和振動，可能損傷內部精密電子元件或?qū)е虏牧掀?。而激光焊接是純熱傳?dǎo)過程，無任何接觸力，對產品本身和內部結構零干擾，特別適合焊接含有電路、傳感器或鏡片的精密部件，并能實現更美觀、更精密的焊縫。

2.問：在實施系統集成時，如何確保焊接質量的穩定性和一致性？

答：主要通過“精密工裝”、“實時監控”和“數據追溯”三位一體的方式來保障。首先，高精度的定制化工裝確保每次上料位置絕對一致。其次，系統集成視覺定位、溫度/功率傳感器，在焊接過程中實時監測并閉環控制，一旦發現異常立即處理。最后，所有焊接參數和生產數據被自動記錄并上傳至數據庫，實現全流程可追溯，便于質量分析和持續改進。

3.問：哪些類型的塑料最適合采用激光焊接？對材料有什么特殊要求？

答：激光焊接最經典和成熟的應用是“透射-吸收”材料組合。即上層塑料需要能夠透射特定波長的近紅外激光（通常是940nm或980nm），常用的有未著色的PC、PMMA、ABS等。下層塑料則需要添加吸收劑（如炭黑），能夠有效吸收激光并轉化為熱能。因此，材料的選擇和配色在設計階段就需要提前規劃。近年來，也發展出了透明對透明、同色系焊接的新技術，但對材料和工藝要求更高。

4.問：一套完整的塑料激光焊接系統集成方案的投資回報周期通常是多久？

答：投資回報周期因企業規模、產品附加值、產量和原有工藝成本而異，通常在1到3年。雖然初期投入高于傳統設備，但其帶來的效益是多方面的：良品率的大幅提升（可能從95%提高到99.5%以上）直接降低了報廢成本；生產效率的提高減少了人工和工時；產品一致性的增強提升了品牌價值和客戶滿意度；自動化生產節省了長期的人力成本。對于高價值產品（如醫療器械、汽車電子），回報周期可能更短。

5.問：在選擇系統集成商時，企業應重點關注哪些能力？

答：企業應重點關注以下幾點：

工藝驗證能力：集成商是否擁有專業實驗室，能提供前期的材料測試、樣件焊接和工藝開發服務。

行業應用經驗：是否在目標行業（如醫療、汽車、電子）有成功的項目案例和成熟解決方案。

定制化開發實力：能否根據產品的特殊結構和生產節拍要求，設計和制造出高精度、高可靠性的專用夾具和自動化單元。

軟件與數據集成能力：其控制系統是否開放、穩定，能否與企業現有的MES/ERP系統無縫對接。

售后服務與技術支持：是否提供及時、專業的安裝、培訓、維護和工藝優化支持，確保系統長期穩定運行。
