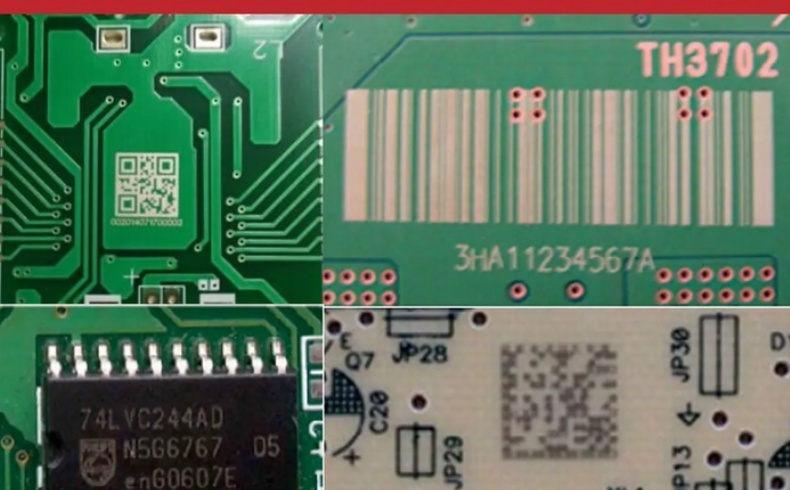

在現代化PCB（印刷電路板）制造中，PCB鐳雕機（激光雕刻機）用于在電路板上進行精確標記，如序列號、二維碼或品牌標識，以實現產品追溯和質量控制。MES（制造執行系統）則是一種用于監控和管理生產過程的軟件系統，它能夠?qū)崟r收集數據、優化生產調度并提升整體效率。將PCB鐳雕機接入MES系統，可以實現設備與信息系統的無縫集成，從而自動化數據流、減少人為錯誤、提高生產透明度和追溯能力。本文將詳細介紹接入步驟、技術要點，并附上5個常見問題解答（FAQ），以幫助用戶順利實施集成。

接入步驟與關鍵技術

接入PCB鐳雕機到MES系統通常涉及以下幾個關鍵步驟，需結合硬件和軟件的協同工作：

1.需求分析與規劃：首先，明確集成目標。例如，是否需要實時傳輸?shù)窨虆?shù)（如激光功率、雕刻深度）、設備狀態（運行、空閑、故障）、生產數據（如產品序列號、批次號）或質量信息（如雕刻成功率）。同時，評估MES系統的兼容性，確保其支持與外部設備的數據交換。這一步需要與生產、IT和設備管理部門協作，制定詳細的集成方案，包括數據格式、通信頻率和異常處理機制。

2.選擇通信協議與接口：PCB鐳雕機通常通過標準工業通信協議與MES系統連接。常見協議包括：

-OPCUA：一種廣泛用于工業自動化的協議，支持安全、可靠的數據傳輸，適用于實時監控和控制。

-MQTT：輕量級的發布/訂閱協議，適合物聯網設備，可實現低延遲的數據推送，尤其適用于云基MES系統。

-RESTAPI：基于HTTP的接口，簡單易用，適用于Web服務集成，可用于從鐳雕機提取數據或向MES發送指令。

-ModbusTCP：傳統工業協議，適用于局域網內的設備通信。

選擇協議時，需考慮設備支持能力、網絡環境（如有線/無線）和安全要求（如加密和認證）。例如，如果鐳雕機內置以太網端口，可通過OPCUA直接連接；否則，可能需要添加網關設備進行協議轉換。

3.數據映射與配置：定義MES系統與鐳雕機之間的數據交換內容。典型數據包括：

-輸入數據：從MES下發到鐳雕機的指令，如雕刻文件、產品參數或生產訂單信息。

-輸出數據：從鐳雕機上傳到MES的狀態信息，如設備利用率、雕刻完成時間、錯誤日志或質量指標。

數據映射需確保格式一致（如JSON、XML或二進制），并設置數據驗證規則以避免錯誤。例如，在MES中創建數據模型，將鐳雕機的序列號與生產工單關聯，實現自動追溯。

4.軟件開發與測試：如果鐳雕機或MES系統缺乏原生接口，可能需要定制中間件或驅動程序。開發時，使用Python、Java或C等語言編寫腳本，實現數據解析和通信。測試階段包括單元測試（驗證單個功能）、集成測試（檢查數據流是否暢通）和模擬生產環境測試（確保在高負載下穩定運行）。重點測試異常場景，如網絡中斷或數據格式錯誤，并制定恢復策略。

5.部署與優化：在實際生產環境中部署集成方案，逐步切換以避免中斷。部署后，監控系統性能，例如通過MES儀表盤實時查看鐳雕機狀態，并收集反饋進行優化。例如，調整數據上傳頻率以減少網絡負載，或添加報警功能以便及時處理設備故障。

通過以上步驟，PCB鐳雕機可以高效接入MES系統，帶來多重好處：提升生產效率（自動化工單執行）、增強質量控制（實時監控雕刻質量）、降低人工成本（減少手動記錄）以及支持合規性（如ISO標準追溯）。據統計，成功集成后，生產數據準確率可提高20%以上，同時設備利用率提升15%。

5個常見問題解答（FAQ）

1.什么是MES系統？它在PCB制造中起什么作用？

MES（制造執行系統）是一種用于管理車間生產過程的軟件，它連接企業資源計劃（ERP）系統和底層設備，實現實時監控、調度和數據分析。在PCB制造中，MES可跟蹤生產進度、管理物料流、記錄質量數據，并與鐳雕機等設備集成，確保每個電路板的標記信息準確可追溯，從而提高整體生產效率和產品一致性。

2.為什么需要將PCB鐳雕機接入MES系統？不接入會有什么問題？

接入MES后，鐳雕機能自動接收生產指令并上傳數據，避免人工輸入錯誤，提升追溯能力。如果不接入，可能導致數據孤島（信息不互通）、生產延遲（依賴手動操作）、質量風險（無法實時監控錯誤）以及合規困難（例如在召回時無法快速定位問題批次）。集成還能減少約30%的返工率，并支持智能制造升級。

3.常見的集成協議中，哪種最適合PCB鐳雕機？

選擇協議取決于設備功能和網絡環境。OPCUA適用于高可靠性需求的實時控制；MQTT適合云基系統或無線網絡；RESTAPI則易于開發和維護。一般來說，如果鐳雕機支持多種協議，優先選擇OPCUA，因為它提供標準化數據模型和安全特性。對于老舊設備，可通過網關轉換協議（如Modbus轉OPCUA）實現兼容。

4.集成過程中可能遇到哪些挑戰？如何解決？

常見挑戰包括：設備兼容性問題（鐳雕機接口不匹配）、數據不一致（格式錯誤）或網絡安全風險。解決方案包括：使用中間件進行協議轉換、在數據映射階段嚴格驗證格式、實施防火墻和加密措施（如TLS/SSL）。此外，與設備供應商和MES提供商合作，獲取技術支持，并進行分階段測試以降低風險。

5.如何確保接入后的數據安全和系統穩定性？

數據安全可通過網絡隔離、訪問控制（如角色權限）和加密傳輸（如使用VPN或HTTPS）來保障。系統穩定性則依賴冗余設計（如備份通信鏈路）、定期維護（更新軟件補?。┮约氨O(jiān)控工具（實時警報故障）。建議在集成前進行風險評估，并遵循工業安全標準（如IEC62443），以確保長期可靠運行。

結論

將PCB鐳雕機接入MES系統是推動PCB制造數字化和智能化的關鍵一步，它通過自動化數據流提升生產效率、質量和追溯能力。成功集成需從需求分析入手，選擇合適協議，并注重測試與優化。隨著工業4.0發展，這種集成將成為標準實踐，幫助企業應對市場競爭。如果您有具體需求，建議咨詢專業集成服務商，以確保平穩實施。
