PCB在線激光鐳雕機參數設置指南

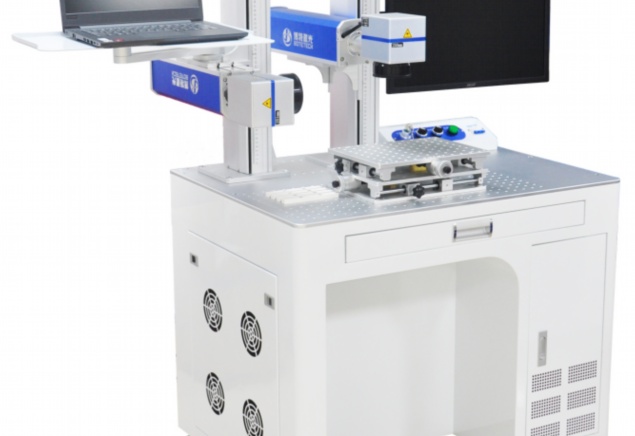

一、設備概述

PCB在線激光鐳雕機是專為印刷電路板(PCB)標記設計的自動化設備，采用激光技術實現高精度、非接觸式的永久性標記。該設備可完成產品序列號、二維碼、條形碼、LOGO及各種文字圖案的雕刻，廣泛應用于電子制造領域。

二、核心參數設置

1. 激光參數設置

– 激光功率：通常設置在10%-90%之間，PCB表面處理不同需調整

FR4基材：30-50W

阻焊層雕刻：20-40W

金屬表面：50-80W

– 脈沖頻率：5-100kHz，高頻適合精細標記，低頻適合深度雕刻

– 波長：通常為1064nm(光纖激光)或355nm(紫外激光)

– 光束質量：M2<1.3，確保聚焦光斑細小 2. 運動控制參數 - 雕刻速度：100-2000mm/s，根據標記要求調整 精細文字：100-300mm/s 普通標記：500-1000mm/s 大面積填充：1500-2000mm/s - 加速度：1-10m/s2，影響生產效率 - 重復定位精度：±0.01mm，確保多次雕刻一致性 3. 光學系統參數 - 聚焦鏡焦距：100-200mm，影響工作距離和光斑大小 - 光斑直徑：0.02-0.1mm，決定雕刻精細度 - 離焦量：±0.5mm，用于調整雕刻效果 三、工藝參數優化 1. 雕刻深度控制 - 淺層雕刻(5-20μm)：用于表面標記 - 深層雕刻(20-100μm)：用于需要穿透阻焊層的應用 - 通過功率、速度和離焦量組合控制深度 2. 填充參數 - 填充線間距：0.02-0.2mm，影響填充密度 - 填充角度：0°、45°、90°等，避免各向異性 - 填充方式：單向、雙向、螺旋等 3. 特殊材料處理 - 高頻板：降低功率，提高頻率 - 柔性板：減小熱影響區，采用脈沖模式 - 金屬基板：增加功率，降低速度 四、自動化集成參數 - 觸發延遲：0-100ms，與傳送帶同步 - 通訊協議：支持RS232、TCP/IP、PROFINET等 - I/O接口：光電傳感器、急停、門鎖等信號對接 - 條碼識別：OCR/OCV參數設置，確?？勺x性 五、維護與校準參數 - 激光器校準：每月一次，功率衰減監測 - 光路校準：每周檢查，確保光束居中 - 導軌潤滑：定期保養周期設置 - 聚焦鏡清潔：每班次檢查污染情況 六、安全參數設置 - 防護等級：IP54以上 - 安全光幕：響應時間<10ms - 急停響應：<50ms切斷激光 - 排煙系統：風量匹配雕刻材料 通過合理設置上述參數，可確保PCB在線激光鐳雕機在高效生產的同時，達到最佳的標記質量和設備穩定性。操作人員應根據具體材料、工藝要求和生產環境進行微調，并做好參數記錄以便追溯和優化。

PCB在線激光鐳雕機是一種高精度、高效率的工業設備，廣泛應用于印刷電路板（PCB）的標記、雕刻和微加工。其參數設置直接影響加工質量、效率及設備穩定性。以下是關鍵參數及其作用的詳細分析：

1. 激光波長（Laser Wavelength）

– 作用：決定激光與材料的相互作用方式。PCB加工常用紫外激光（355nm）、綠光（532nm）或光纖激光（1064nm）。

– 紫外激光：適用于高精度標記，對銅、陶瓷等材料吸收率高，熱影響區小。

– 光纖激光：適合深雕刻或金屬材料，但熱影響較大。

– 影響：波長選擇錯誤可能導致標記不清、材料燒焦或效率低下。

2. 激光功率（Laser Power）

– 作用：控制激光能量輸出，直接影響雕刻深度和速度。

– 低功率（<10W）：適合表面標記（如文字、二維碼）。 - 高功率（>30W）：用于深雕或切割多層PCB。

– 調節原則：功率過高可能燒蝕材料，過低則無法完成加工。

3. 脈沖頻率（Pulse Frequency）

– 作用：單位時間內激光脈沖次數（Hz或kHz），影響加工精細度和速度。

– 高頻（>50kHz）：適合精細標記，但可能降低單脈沖能量。

– 低頻（<20kHz）：用于深雕，但邊緣可能粗糙。 - 匹配建議：高頻用于薄銅箔，低頻用于厚材料或切割。 4. 光斑直徑（Spot Size） - 作用：激光聚焦后的光斑大小，決定加工分辨率。 - 小光斑（<20μm）：高精度，適合微細線路或小字符。 - 大光斑（>50μm）：提高速度，但細節表現差。

– 優化方向：需根據PCB最小線寬選擇，通常通過透鏡調整。

5. 掃描速度（Scanning Speed）

– 作用：激光頭移動速度（mm/s），影響加工效率和熱積累。

– 高速（>2000mm/s）：適合淺標記，效率高但可能深度不均。

– 低速（<500mm/s）：深雕或高精度需求，但耗時增加。 - 平衡點：需與功率、頻率協同調節，避免材料過熱或能量不足。 6. 重復精度（Repetition Accuracy） - 作用：設備多次定位的一致性（通?！?μm內），對多層PCB對齊至關重要。 - 影響因素：機械結構剛性、導軌和伺服系統性能。 7. 焦距（Focal Length） - 作用：激光聚焦鏡的焦距決定能量密度和工作距離。 - 短焦距：能量集中，適合精細加工，但工作距離短。 - 長焦距：適應不平整表面，但能量密度降低。 - 調整方法：自動對焦系統可提升不同厚度PCB的適應性。 8. 填充間距（Hatch Spacing） - 作用：激光掃描路徑的間隔（如0.01mm），影響填充區域的均勻性。 - 應用場景：二維碼需密間距，而粗線條可放寬以提升速度。 9. 冷卻系統參數 - 作用：激光器和光學元件的溫度控制，直接影響輸出穩定性。 - 關鍵值：水溫（通常20±1℃）、流量（≥5L/min）。 10. 環境參數 - 溫濕度：建議溫度20-25℃、濕度40-60%，防止光學元件結露或材料變形。 - 除塵：避免加工區粉塵干擾光路。 參數協同優化案例 以標記PCB二維碼為例： 1. 紫外激光（355nm）確保銅面高吸收率。 2. 功率10W+頻率80kHz實現無熱損傷淺雕。 3. 光斑15μm+速度1500mm/s平衡效率與清晰度。 4. 填充間距0.02mm保證灰度均勻。 總結 PCB激光鐳雕機的參數需根據材料特性（銅、FR4、陶瓷等）、加工目標（標記/切割）及產能需求動態調整。精確的參數組合可提升良品率、延長設備壽命，是智能制造的關鍵環節。操作人員需通過實驗驗證最佳參數，并定期校準光學系統以維持性能。

鐫刻未來：激光鐳雕設備如何重構現代制造的微觀秩序

在東莞一家精密電子元件生產車間里，一束肉眼幾乎不可見的激光正以微米級的精度在金屬表面舞動。轉瞬間，一組復雜的二維碼圖案便永久鐫刻在零件上，整個過程沒有物理接觸，沒有材料變形，只有激光與物質相互作用時發出的細微”嘶嘶”聲。這一幕正在全球無數工廠中重復上演，激光鐳雕設備以其獨特的加工方式，正在重塑現代制造業的微觀秩序，成為工業4.0時代不可或缺的精密”雕刻師”。

激光鐳雕的核心原理是利用高能量密度激光束使材料表面瞬間汽化或發生化學變化，從而留下永久標記。與傳統的機械雕刻、油墨印刷相比，這種技術具有無可比擬的優勢：非接觸加工避免了材料應力變形，適用于各種硬度材質；高達0.01mm的定位精度能滿足最嚴苛的微加工需求；計算機控制的靈活性使圖案變更只需輕點鼠標。從航空航天部件的序列號打標，到醫療手術器械上的精細刻度，再到智能手機內部元件的隱形編碼，激光鐳雕已滲透到高端制造的毛細血管中。

在產業升級的大背景下，激光鐳雕設備正經歷著技術裂變式的創新。光纖激光器的普及使系統體積縮小了60%的同時功率提升3倍；智能視覺定位系統實現了”拍攝-識別-校正-加工”全自動流程，將人工干預降至最低；而云端數據庫與鐳雕設備的直接對接，則使大規模個性化定制成為可能。上海某汽車零部件供應商采用新一代激光鐳雕系統后，其VIN碼打標錯誤率從原來的萬分之五降至零，設備綜合效率(OEE)提升27%。這些技術進步不僅解決了傳統標記方式的痛點，更創造了前所未有的應用場景。

激光鐳雕的價值鏈重構效應正在顯現。在消費電子領域，它實現了產品從生產到報廢的全生命周期追溯；在新能源行業，激光在電池極片上的精密刻槽使能量密度提升15%；甚至在藝術品復制領域，激光鐳雕能以亞微米級還原雕塑作品的每一處肌理。更深遠的影響在于，它將”可追溯性”這一現代制造的核心要求變得可操作——德國工業4.0戰略中設想的”每個零件都能講述自己的故事”，正是依賴激光鐳雕提供的永久性數字身份標記。這種微觀層面的信息承載能力，正在改變產品的生產組織方式。

中國激光鐳雕產業呈現出”應用領先，核心追趕”的獨特發展態勢。2022年，我國工業激光設備市場規模突破800億元，其中鐳雕設備占比約30%，年增長率保持在15%以上。深圳某企業開發的紫外激光打標機已出口至40多個國家，在3C電子行業占據全球25%的市場份額。然而在超快激光器、高精度振鏡等核心部件上仍依賴進口，這種”腰部發力”的產業現狀既反映了中國制造的適應性創新能力，也凸顯了基礎研發的短板。隨著國家制造業創新中心的建設和專精特新企業的培育，正向研發的生態正在形成。

站在智能制造的維度審視，激光鐳雕設備已超越單純的標記工具角色，成為連接物理世界與數字世界的微觀接口。當每個零件都攜帶激光刻印的獨特身份碼，整個制造系統便獲得了前所未有的透明度與控制力?？梢灶A(yù)見，隨著激光技術的持續進步和工業互聯網的深度融合，未來的激光鐳雕系統將具備自感知、自決策能力，在原子尺度上構建人、機、物的精確對話。這種微觀秩序的建立，或許正是中國制造從規模優勢向質量優勢躍遷的關鍵密碼。在不可見的激光軌跡中，正書寫著可見的產業未來。
