精密激光切割機功率選擇指南

（總字?jǐn)?shù)：798）

一、功率選擇的核心原則

精密激光切割機的功率選擇需遵循”適用性、經濟性、前瞻性”三大原則：

1.適用性：功率需匹配材料特性與加工要求

2.經濟性：平衡設備購置成本與運營效益

3.前瞻性：預留10-20%的工藝擴展空間

二、影響功率選擇的五大關鍵因素

1.材料特性

（1）金屬材料：不銹鋼/碳鋼每毫米厚度需0.5-1kW

（2）非金屬材料：亞克力/木材建議≤1.5kW

（3）特殊合金：鈦合金需提高20%功率儲備

2.加工厚度

|材料厚度|推薦功率|切割速度|

|-|-|-|

|0.5-2mm|500-1000W|15-30m/min|

|3-5mm|1500-2000W|8-15m/min|

|6-10mm|3000-6000W|2-6m/min|

3.加工質量要求

（1）高精度加工（公差±0.05mm）：降低功率20%并配合脈沖模式

（2）表面粗糙度Ra≤3.2μm：功率密度控制在10^6-10^7W/cm2

（3）熱影響區控制：薄板使用高峰值功率+短脈沖

4.生產節拍要求

（1）連續生產：功率需滿足≥8小時持續工作

（2）批量加工：建議功率提高30%縮短單件工時

（3）柔性生產：配置功率可調（30-100%）機型

5.輔助系統配置

（1）氣體類型：氧氣輔助需降低功率15%

（2）聚焦系統：長焦深鏡頭可降低功率需求

（3）冷卻系統：每千瓦功率需匹配1.5L/min冷卻流量

三、功率選擇技術路線

1.理論計算法

功率P=K×σ×V×d/(η×α)

（K：材料系數，σ：抗拉強度，V：切割速度，d：材料厚度，η：轉換效率，α：吸收率）

2.實驗驗證法

（1）階梯測試法：以50W為步長測試切割效果

（2）正交試驗法：L9(3^4)正交表優化參數組合

3.經驗公式法

不銹鋼切割經驗公式：P(W)=500×d(mm)+200

四、不同功率段適用場景

1.低功率（≤1kW）

適用：電子產品外殼、醫療器械、0.5mm以下箔片

優勢：熱影響區小，加工精度±0.02mm

2.中功率（1.5-3kW）

適用：汽車零部件、五金工具、3mm以下板材

典型參數：切割速度15m/min，錐度≤0.5°

3.高功率（4-6kW）

適用：航空航天部件、模具制造、8mm以下厚板

注意事項：需配備自適應光路系統

五、常見選型誤區

1.過度追求高功率：導致能耗增加30-50%

2.忽略模式特性：連續波/脈沖模式轉換效率差20%

3.未考慮材料反射率：銅合金需增加50W基礎功率

4.忽視維護成本：每增加1kW功率，年維護費增加8%

六、選型決策流程

1.明確加工需求（材料/厚度/精度）

2.計算理論功率范圍

3.進行工藝試驗驗證

4.評估全生命周期成本

5.選擇可擴展功率機型

實際案例：某醫療器械企業加工0.8mm316L不銹鋼，經測試選用800W光纖激光器，輔助氮?dú)獗Ｗo(hù)，實現切割速度22m/min，切口錐度0.3°，年節省能耗費用12萬元。

正確選擇激光功率可提升加工效率30%以上，降低能耗成本25%，建議采用模塊化功率設計設備以適應工藝變化。定期進行功率校準（每500小時±2%精度）可保持最佳加工狀態。

激光切割技術作為現代制造業的核心工藝之一，其功率參數與加工精度的關系始終是行業關注的焦點。隨著工業4.0時代的到來，制造商在追求高效生產的同時，對加工精度的要求日益嚴苛，這使得理解功率與精度的內在關聯變得尤為重要。本文將從熱力學原理、工藝參數匹配和系統集成三個維度，深入剖析激光切割機功率參數對加工精度的復雜影響機制。

一、熱力學效應對加工精度的雙重作用

在激光切割過程中，功率密度直接決定了材料的熱輸入量。以光纖激光器為例，當功率從1000W提升至6000W時，焦點處的能量密度可達到10^6W/cm2量級。這種高強度能量在熔融金屬的同時，會在切割邊緣形成約0.1-0.5mm的熱影響區（HAZ）。實驗數據顯示，304不銹鋼在3000W功率下切割時，熱影響區顯微硬度相比基體材料提升約20%，導致后續折彎工序出現微裂紋的概率增加15%。

高功率帶來的快速汽化效應雖然能提升切割速度，但也會引發等離子體屏蔽現象。當激光功率超過材料汽化閾值時，金屬蒸汽電離形成的等離子云會吸收和散射激光能量，造成能量利用率下降30%-40%。這種現象在切割鏡面不銹鋼時尤為明顯，需要?jiǎng)討B(tài)調整輔助氣體壓力（通常保持在0.8-2.5MPa）來維持穩定的能量傳輸。

二、工藝參數的動態平衡策略

在鋁合金切割應用中，功率與速度的優化組合呈現出非線性特征。當功率從2000W提升至4000W時，切割速度可提高150%，但表面粗糙度Ra值會從1.6μm惡化至3.2μm。此時引入高頻脈沖調制技術（頻率20-50kHz，占空比30-70%），可將熱輸入降低40%，同時維持切割效率。這種動態調節方式使6系鋁合金的切割精度穩定在±0.05mm范圍內。

輔助氣體參數的協同控制對精度保持至關重要。氮?dú)饧兌葟?9.5%提升至99.999%時，氧化層厚度可減少80%，但氣體消耗成本增加3倍。采用層流氣體控制技術，在保證切割質量的前提下，將氮?dú)庀牧拷档椭羵鹘y(tǒng)方式的60%，使單位加工成本下降25%。

三、系統集成中的精度保障體系

現代高功率激光切割機（≥8kW）普遍采用五軸聯動控制系統，通過RTCP（旋轉刀具中心點）算法實現空間誤差補償。當功率波動±5%時，自適應控制系統能在50ms內完成焦點位置補償，確保焦點直徑波動不超過±0.01mm。這種實時補償機制使3D曲面切割的輪廓精度達到IT8級標準。

熱變形補償系統通過分布式溫度傳感器網絡（通常布置16-32個監測點），構建機床熱變形數學模型。當環境溫度變化10℃時，系統可預判主軸熱伸長量（約15-25μm/m），并通過反向補償使定位精度穩定在±0.003mm。結合花崗巖基座（熱膨脹系數0.6×10^-6/℃）和主動冷卻系統，將熱漂移誤差降低至傳統結構的1/5。

在工業實踐中，功率與精度的優化需要構建多維參數矩陣。某汽車部件制造商通過建立功率-速度-氣體壓力三維響應面模型，將2mm厚高強鋼的切割精度從±0.1mm提升至±0.03mm，同時將加工效率提高40%。這印證了只有通過系統性參數優化和智能控制技術的融合，才能實現功率與精度的協同提升，推動精密制造向更高層次發展。

激光切割機的精度：技術解析與應用實踐

激光切割技術作為現代制造業的核心工藝之一，其精度直接決定了加工質量與產品價值。本文將從技術原理、影響因素、實際應用及未來趨勢四個維度，系統解析激光切割機的精度特性。

一、精度等級與技術突破

現代激光切割機的定位精度可達±0.01mm，重復定位精度穩定在±0.003mm以內，相當于人類頭發絲直徑的1/30。以光纖激光器為例，其1070nm波長較CO2激光器（10.6μm）更易實現微焦點控制，配合高精度伺服系統，可在0.1秒內完成位置校正。德國通快TruLaser5030系列采用直線電機驅動，加速度達3g時仍能保持±5μm的軌跡精度，展現了機電一體化的技術巔峰。

二、精度影響的多維因素

1.光學系統：準直鏡與聚焦鏡的裝配誤差需控制在0.005弧度內，反射鏡表面粗糙度≤0.8nm。某品牌通過自適應光路補償技術，將熱漂移導致的焦點偏移從±0.1mm降至±0.02mm。

2.機械結構：采用滾柱導軌比傳統滾珠導軌剛度提升50%，配合預緊力控制系統，可使20m/min高速切割時的振動幅度降低80%。日本AMADAENSIS系列通過大理石基座設計，將環境溫度波動影響縮減至0.5μm/℃。

3.控制算法：西門子840Dsl數控系統采用前饋控制+模糊PID算法，使動態跟蹤誤差降低60%。實時功率閉環系統可根據材料反射率變化在0.1ms內調整輸出，確保切口錐度≤0.5°。

三、行業應用的精度需求圖譜

|行業領域|精度要求|技術方案|

|-|-|-|

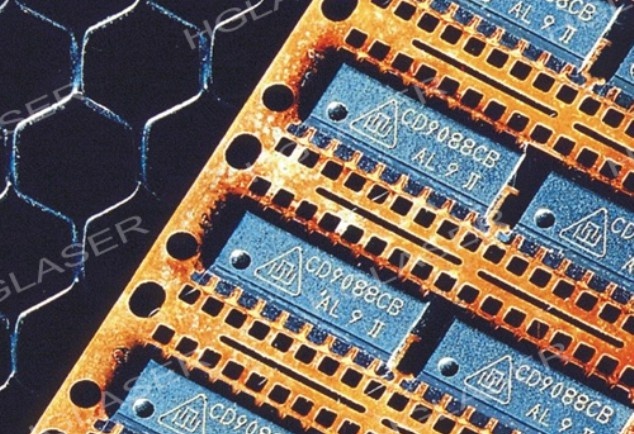

|PCB微孔加工|±5μm|UV激光+氣浮平臺|

|心血管支架切割|±10μm|皮秒激光+視覺定位|

|汽車白車身|±0.1mm|6kW光纖激光+五軸聯動|

|航天蜂窩結構|±0.05mm|飛秒激光+真空吸附|

在光伏行業，激光轉印技術要求50μm柵線寬度誤差≤±2μm，這需要光束定位器分辨率達到0.25μrad。某企業通過開發波長調諧技術，將硅片切割的熱影響區從80μm壓縮至15μm，電池效率提升0.3%。

四、精度維護的工程實踐

-日常校準：使用激光干涉儀每周檢測定位精度，ISO標準要求每2000小時進行光路準直度校驗。某汽車零部件廠通過建立溫度-精度補償數據庫，使季度性精度波動從±0.03mm降至±0.01mm。

-智能診斷：基于工業物聯網的預測性維護系統可提前48小時預警導軌磨損，某案例顯示該技術減少非計劃停機70%。機器學習算法分析切割面粗糙度數據，可自動優化焦點位置參數。

五、未來精度進化方向

量子點激光器將波長縮短至400-500nm，理論上可實現納米級加工。歐盟HiLASE中心開發的千瓦級超快激光系統，在100層不銹鋼疊切時仍保持±1μm層間精度。2023年漢諾威工展亮相的磁懸浮直線電機技術，使加速度突破10g的同時維持亞微米級定位。

在工業4.0時代，激光切割精度已不僅是機械性能指標，而是融合光學、材料、控制等多學科的系統工程。隨著單光子控制技術和數字孿生建模的突破，微納尺度下的精密加工正在開啟智能制造新紀元。企業需根據產品生命周期成本（LCC）模型，在精度、效率、成本間尋求最優平衡。
