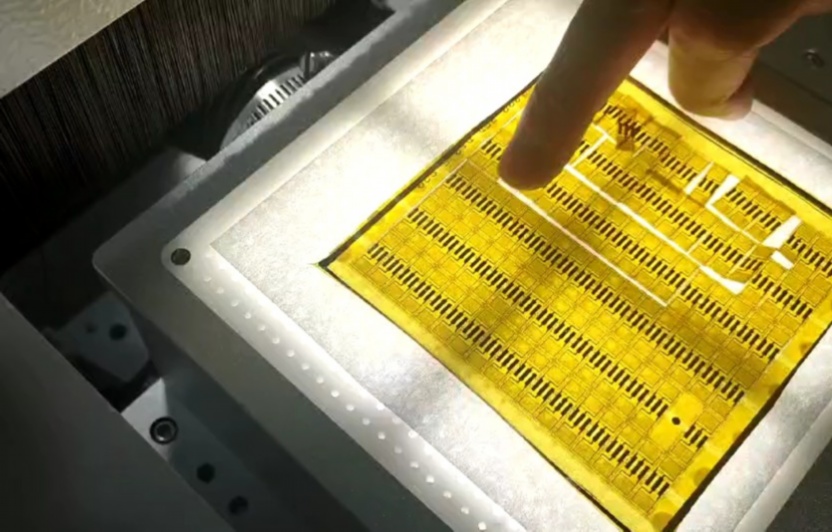

在現代高精度包裝、印刷和電子行業中，激光模切機以其靈活性、高效率和無需刀模的優勢，占據了不可或缺的地位。而實現這一切的核心，便是其“眼睛”——CCD視覺定位系統。它能自動識別材料上的馬克線（Mark線），從而引導激光進行精準切割。然而，一旦CCD系統出現定位偏差，就會導致批量性的產品報廢，造成巨大損失。

因此，掌握一套系統、高效的CCD定位偏差排查與調校方法，是每一位設備操作與維護人員的必備技能。

本文將結合實踐，從原理到實操，詳細闡述CCD定位偏差的排查流程與調校經驗。

一、理解偏差根源：為何“眼睛”會看錯？

在動手之前，我們必須理解偏差產生的根本原因。CCD定位的本質是“三點確定一個坐標系”：相機捕捉到兩個或以上的馬克點，通過其相對位置計算出材料的平移、旋轉和縮放誤差，并指令激光頭進行補償。

偏差主要源于以下幾個方面：

1.硬件層面：相機、鏡頭、光源本身的問題。

2.軟件參數：視覺處理參數設置不當。

3.機械與電氣：機器傳動系統（如絲杠、導軌）的精度、伺服電機的響應。

4.材料與馬克線：材料變形、馬克線印刷質量差等外部因素。

二、系統化排查流程：從外到內，由簡到繁

當發現定位不準時，切忌盲目調整參數，應遵循以下排查流程：

第一步：基礎環境與材料檢查

清潔！清潔！清潔?。哼@是最容易被忽視卻又最高效的一步。用無塵布和酒精仔細清潔CCD相機鏡片、LED同軸光源或環形光源的表面。任何灰塵、指紋或油污都會嚴重影響成像質量。

檢查馬克線：確認馬克線是否清晰、完整、無反光或暈染。線條寬度是否在相機識別的最佳范圍內（通常為0.2mm-0.5mm）。嘗試更換另一卷材料或同一卷的不同位置，以判斷是否為材料本身或印刷問題。

檢查材料固定：材料在加工平臺上是否發生偏移、起翹或拉伸？真空吸附是否均勻有效？

第二步：硬件狀態確認

光源亮度：檢查光源亮度是否穩定、均勻。亮度不足會導致圖像信噪比低，過亮則可能過曝。觀察相機視野內，馬克線與背景的對比度是否達到最大。

相機與鏡頭：檢查相機和鏡頭是否松動。鏡頭的焦距是否準確，成像有無模糊或畸變。

第三步：軟件與參數診斷

如果前兩步均無問題，則進入核心的軟件排查。

重設模板：有時因材料批次更換或微小變動，原有模板可能不再適用。在確保當前材料位置正確的前提下，重新制作一個定位模板。

觀察識別過程：在軟件的視覺預覽窗口中，仔細觀察相機是如何識別馬克線的。

識別框是否準確地框住了馬克線？

識別到的邊緣是否清晰、穩定，還是會“跳動”？

如果識別不穩定，說明視覺參數（如閾值、濾波、邊緣極性等）需要優化。

三、精細調校實戰：讓“眼睛”更銳利

經過排查，定位問題通常集中在視覺參數的調校上。

1.相機標定（CameraCalibration）

這是精度調校的基石。其目的是建立“像素坐標系”與“機械坐標系”的精確換算關系。

方法：使用高精度的標準標定板（如棋盤格或圓點陣列），讓相機在不同位置拍照，軟件會自動計算相機的畸變參數和像素當量（即一個像素代表多少毫米）。

經驗：建議定期進行標定（如每月或每次大修后），尤其是在更換相機或鏡頭后，必須重新標定。

2.視覺參數優化

閾值（Threshold）：這是區分前景（馬克線）和背景的關鍵參數。通過拖動閾值滑塊，使得馬克線在二值化圖像中呈現出最清晰、最完整的白色（或黑色）線條，與背景對比鮮明。

濾波（Filter）：如果圖像中有噪點，可以適當開啟濾波功能（如中值濾波），以平滑噪聲，但注意不要過度，否則會模糊邊緣。

搜索區域（ROI）：合理設置搜索框的大小和位置。框太大容易搜到干擾物，太小則可能在材料有較大偏移時找不到線。通常設置為馬克線實際可能出現范圍的1.5倍左右。

邊緣極性（EdgePolarity）：明確指定是從“黑到白”還是“白到黑”的邊緣。設置錯誤將導致無法識別。

3.補償與延時調整

相機延時（CameraDelay）：從相機拍照到系統發出運動指令，存在一個極短的時間差。如果材料在連續運動中，這個延時會導致計算出的位置并非切割時的實際位置。需要通過實際切割測試，微調延時參數，使定位達到最佳。

線性補償與角度補償：高級系統中允許對X、Y方向的縮放以及整體角度進行微補償。如果發現偏差具有一致的規律性（如總是偏右0.1mm），可以在此處進行修正。

案例分享：

曾遇一臺設備，切割圓形標簽時總出現固定方向的橢圓變形。經排查，非CCD問題，而是X/Y軸絲杠的磨損程度不同，導致兩軸的實際運動距離與指令距離比值（脈沖當量）不一致。通過重新進行“螺距補償”校準機械系統，問題得以解決。

總結：

處理CCD定位偏差，是一場需要耐心和邏輯的“偵探工作”。始終堅持“從外到內、由簡到繁”的排查原則，先排除一切可能的外部干擾，再深入核心進行精細調校。建立完善的設備點檢制度，定期清潔、標定和記錄，能將絕大多數偏差問題扼殺在搖籃之中。

【問答環節】

1.問：設備在正常生產中突然出現定位全盤偏移，可能是什么原因？

答：突發性、系統性的大范圍偏移，通常不是參數問題，更可能是：

模板丟失或錯位：檢查是否誤觸了軟件，導致定位模板被重置或替換。

硬件連接故障：檢查CCD相機、光源的電源線和數據線是否松動或接觸不良。

機械原點丟失：設備的機械原點傳感器故障或被干擾，導致機器坐標系整體偏移。應首先執行“回機械原點”操作。

強電磁干擾：附近有大功率設備啟動，干擾了信號傳輸。

2.問：相機識別馬克線時閃爍不定，時好時壞，如何解決？

答：這種不穩定的識別，通常指向光源和視覺參數。

首要檢查光源：確認光源供電是否穩定，亮度是否設置為自動模式？如果是，改為固定亮度。LED光源有頻閃可能，確保其驅動頻率與相機曝光時間匹配。

優化閾值：當前閾值可能處于一個臨界值。輕微的材料色差或反光就會導致識別失敗。適當調整閾值，找到一個穩定的范圍。

檢查材料：材料本身是否有紋路、斑點或不平整，干擾了識別？可以嘗試稍微移動相機視野到更“干凈”的區域。

3.問：我已經重新標定了相機，但切割精度依然達不到要求，下一步該怎么辦？

答：如果標定后精度仍不達標，說明問題可能超出了視覺系統本身。

檢查機械傳動系統：絲杠、導軌是否有磨損、間隙或潤滑不良？用百分表檢測X、Y軸的反向間隙。機械精度是視覺精度的物理基礎。

驗證激光光路：激光頭的焦點是否準確？光路是否與相機視野中心一致？執行“光路校準”程序，確保相機“看到”的地方就是激光“打到”的地方。

復核標定過程：標定板是否放置平整？拍照時是否涵蓋了整個加工行程？標定計算的結果其像素當量誤差值是否在允許范圍內（通常要求小于0.05mm）？

4.問：對于反光強烈的材料（如鍍鋁膜），CCD識別非常困難，有什么技巧？

答：高反光材料是CCD應用的難點。

更換光源類型：嘗試使用低角度環形光源或穹頂無影光源，通過改變光照角度來消除鏡面反光。

調整光源角度：如果使用普通環形光源，可以嘗試傾斜一個角度照射，避免光線垂直反射進入鏡頭。

使用偏振片：在相機鏡頭前加裝偏振鏡，并配合在光源前也加裝偏振片，可以極其有效地消除特定方向的反射光。

選用特殊馬克線：與印刷廠溝通，使用啞光或消光類型的油墨來印刷馬克線。

5.問：如何建立一個預防性的維護計劃來減少CCD定位故障？

答：預防勝于治療。

日常點檢：每班開機前，清潔相機鏡片和光源；檢查一個測試文件，確認切割精度。

周常維護：清潔加工平臺，檢查真空吸附孔是否堵塞；檢查所有線纜固定情況。

月度保養：執行一次完整的相機標定；檢查并清潔傳動系統，補充潤滑油。

記錄與歸檔：建立設備檔案，記錄每次故障現象、原因和處理方法，以及每次標定的參數。當更換材料批次時，及時保存和更新對應的視覺模板和參數。
