印刷電路板（PCB）作為電子設備的核心組成部分，其質量和真?zhèn)沃苯佑绊懙疆a(chǎn)品的性能和安全性。隨著電子產品市場的快速發展，偽造和仿冒問題日益嚴重，因此防偽技術變得至關重要。PCB激光打標防偽技術是一種先進的標識方法，通過高精度激光在PCB表面形成永久性標記，以實現防偽、追蹤和質量控制。這項技術不僅提升了產品的安全性，還提高了生產效率和環保性。本文將詳細介紹PCB激光打標防偽技術的原理、應用、優勢及實施考慮，幫助讀者全面了解這一技術。

技術原理

PCB激光打標防偽技術基于激光與材料相互作用的原理。通常使用光纖激光、CO2激光或紫外激光等類型，激光束通過光學系統聚焦到PCB表面，在極短時間內（納秒或皮秒級別）產生高能量密度，使材料表面發生燒蝕、氧化或變色，從而形成清晰的標記。這些標記可以是文字、數字、條形碼、二維碼或自定義圖案，且深度和形狀可精確控制。例如，在PCB的銅層或阻焊層上，激光可以蝕刻出微米級的標識，而不影響電路性能。整個過程為非接觸式，避免了機械應力或化學污染，確保了標記的持久性和一致性。此外，激光參數（如功率、速度和頻率）可根據PCB材料（如FR-4、鋁基板或柔性板）進行調整，以實現最佳效果。

防偽應用

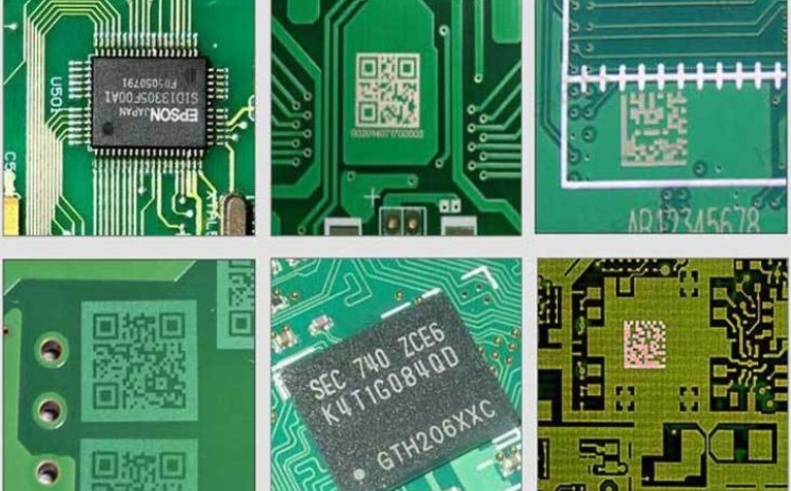

在PCB制造中，激光打標防偽技術廣泛應用于產品標識和追蹤。例如，可以在PCB上標記唯一的序列號、生產批號、公司Logo或二維碼，這些信息通過掃描設備即可讀取，用于驗證產品真?zhèn)魏妥匪輥碓?。防偽標記通常設計為難以復制，例如使用微文字、隱藏圖案或動態編碼，以防止偽造者輕易模仿。在實際應用中，激光打標可與物聯網（IoT）系統結合，實現實時監控和數據分析。例如，在智能手機或汽車電子中，PCB上的激光標記可以通過數據庫比對，快速識別假冒產品。此外，這項技術還用于合規性標識，如RoHS或CE認證，確保產品符合行業標準。通過集成自動化生產線，激光打標能夠高效處理大批量PCB，提升整體供應鏈的透明度。

優勢

PCB激光打標防偽技術具有多重優勢。首先，標記具有永久性，耐磨損、高溫和化學腐蝕，確保在PCB的整個生命周期內標識清晰可讀。其次，高精度和靈活性允許在微小區域（如芯片下方）進行標記，不影響電路布局。第三，非接觸式過程避免了物理損傷，減少了廢品率，并提高了生產效率。環保方面，激光打標無需油墨或溶劑，減少了有害物質排放，符合綠色制造趨勢。成本效益上，盡管初始設備投資較高，但長期運行成本低，且標記速度快，適用于大規模生產。最后，該技術增強了品牌保護，通過獨特的標識幫助消費者和制造商快速識別真?zhèn)?，降低假冒風險。

實施考慮

實施PCB激光打標防偽技術時，需考慮多個因素。設備選型是關鍵，應根據PCB材料和生產需求選擇合適的激光類型（如光纖激光適用于金屬標記，CO2激光適用于非金屬）。成本方面，包括設備采購、維護和人員培訓，但可通過提高生產效率和減少防偽損失來回收投資。集成到現有生產線時，需確保兼容性和自動化程度，例如使用機器人輔助定位。此外，標記設計應優化以避免影響電氣性能，例如避開敏感電路區域。安全措施也不可忽視，激光操作需遵循相關標準，防止人員傷害。總體而言，這項技術適用于各種規模的PCB制造商，但建議從小規模試點開始，逐步推廣。

結論

PCB激光打標防偽技術是一種高效、環保且可靠的防偽解決方案，在現代電子制造業中扮演著重要角色。它不僅提升了產品的安全性和可追溯性，還推動了智能制造的進步。隨著激光技術的不斷發展，未來可能出現更智能的標記方式，如與區塊鏈結合實現去中心化驗證。企業應積極采納這項技術，以應對日益復雜的市場挑戰，確保產品質量和品牌聲譽。

常見問題解答（FAQ）

1.什么是PCB激光打標防偽技術？

PCB激光打標防偽技術是一種使用激光束在印刷電路板表面形成永久性標識的方法，用于防止偽造和追蹤產品。通過高能量激光蝕刻或變色，創建獨特的序列號、二維碼或圖案，這些標記難以復制，并可結合數據庫驗證真?zhèn)?。該技術廣泛應用于電子制造行業，以提高產品安全性和可追溯性。

2.激光打標在PCB上的優勢是什么？

激光打標在PCB上的優勢包括：標記永久耐用，耐磨損和化學腐蝕；高精度，可在微小區域標記而不影響電路；非接觸式過程，避免物理損傷；環保，無需化學試劑；生產效率高，適合大規模生產。此外，它增強了防偽能力，幫助品牌保護和質量控制。

3.激光打標會影響PCB的性能嗎？

正常情況下，激光打標不會影響PCB的性能，因為它是非接觸式過程，且標記深度和位置可精確控制。但如果參數設置不當（如功率過高），可能導致局部過熱或損傷阻焊層。因此，需根據PCB材料優化激光設置，并避免在敏感電路區域標記，以確保電氣性能不受影響。

4.如何驗證激光打標的真?zhèn)危?/p>

驗證激光打標真?zhèn)蔚姆椒òǎ菏褂蔑@微鏡或掃描設備讀取標記內容（如二維碼），并通過數據庫或專用軟件進行比對；檢查標記的獨特特征，如微文字或隱藏圖案；此外，可以結合防偽系統（如物聯網平臺）實現實時驗證。普通用戶可通過手機APP掃描二維碼快速識別真?zhèn)巍?/p>

5.激光打標技術的成本如何？

激光打標技術的成本主要包括設備采購（約數萬到數十萬元人民幣，取決于激光類型和自動化程度）、維護和運營費用。但長期來看，由于標記速度快、無需耗材，且能減少防偽損失，總體成本效益較高。對于中小型企業，可選擇租賃或分期投資，以降低初始支出。
