PCB（印刷電路板）作為現代電子設備的核心基礎組件，其制造過程對精度、效率和可靠性要求極高。激光鐳雕技術作為一種先進的非接觸式標記方法，在PCB生產中廣泛應用于序列號、二維碼、品牌標識等永久性標記。

隨著電子行業向智能化、自動化方向發展，傳統的標記方式如油墨打印已逐漸無法滿足高速度和環保需求。PCB激光鐳雕機整線解決方案應運而生，它通過整合激光打標設備、自動化傳輸系統、智能控制軟件等，實現從PCB上料、定位、標記到檢測和下料的全流程自動化。

這種解決方案不僅提升了生產效率，還確保了標記的一致性和可追溯性，適用于大規模批量生產和靈活的小批量訂單。本文將詳細介紹PCB激光鐳雕機整線解決方案的組成部分、優勢、應用場景，并附上常見問題解答，以幫助行業用戶全面了解這一技術。

什么是PCB激光鐳雕機？

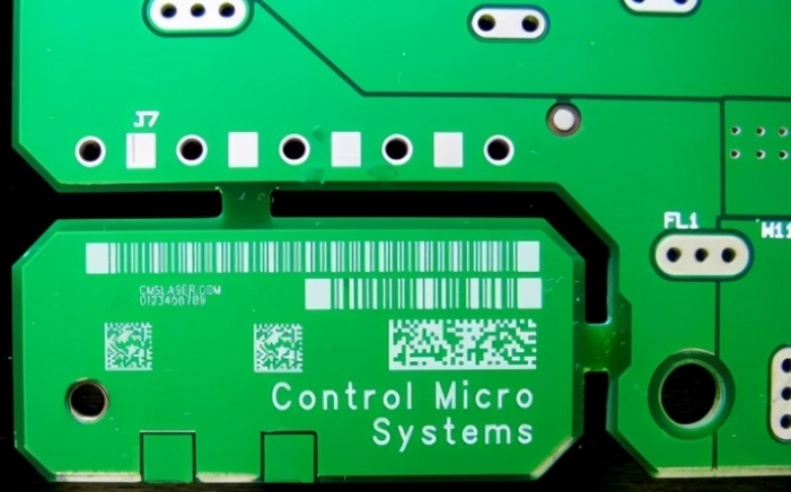

PCB激光鐳雕機是一種利用高能量激光束在PCB表面進行精確標記的設備。其工作原理是通過激光燒蝕或改變材料表面化學性質，形成清晰、持久的圖案，如文本、條形碼或圖形。常見的激光類型包括CO2激光和光纖激光：CO2激光適用于非金屬材料（如FR-4基板），而光纖激光則更適合金屬基板（如鋁基PCB）。與傳統油墨打印相比，激光鐳雕具有非接觸、無耗材、高精度和環保等優點。它能夠在微米級精度下完成標記，避免物理損傷，同時支持高速運行，顯著減少生產周期。在PCB制造中，激光鐳雕機常用于標記產品信息、追溯碼和品牌標識，確保每個板卡的可識別性和質量可控性。

整線解決方案概述

PCB激光鐳雕機整線解決方案是一個高度集成的自動化系統，旨在優化PCB生產線的標記環節。該方案不僅包括核心的激光打標設備，還融合了傳送系統、視覺識別、控制軟件和輔助單元，形成一個無縫協作的整體。其設計目標是通過自動化減少人工干預，提高生產效率和一致性。整線解決方案可根據客戶需求定制，支持從簡單單機操作到復雜流水線集成。例如，在SMT（表面貼裝技術）生產線中，激光鐳雕單元可與貼片機、檢測設備聯動，實現實時數據交換和智能調度。這種方案的核心價值在于其靈活性和可擴展性：它能夠適應不同PCB尺寸、材料和生產節奏，同時通過云端或本地軟件實現遠程監控和數據分析，助力企業實現工業4.0轉型。

組成部分

PCB激光鐳雕機整線解決方案由多個關鍵組件構成，每個部分協同工作以確保高效穩定的運行：

1.激光打標機：作為核心設備，它采用高功率激光器（如CO2或光纖類型）和精密光學系統，負責在PCB表面進行快速、精確的標記。設備通常配備自動對焦功能，以適應不同板厚和表面不平整度。

2.傳送系統：包括自動化傳送帶、機械臂或?qū)к墸糜赑CB板的精準定位和移動。該系統確保板卡在標記過程中平穩傳輸，并與上下游設備（如上下料機器人）無縫對接，實現連續生產。

3.視覺系統：集成高分辨率攝像頭和圖像處理軟件，用于標記前的對位校準和標記后的質量檢測。視覺系統可讀取PCB上的基準點，自動調整激光路徑，確保標記位置準確無誤，同時識別缺陷如模糊或錯位。

4.控制軟件：用戶友好的操作界面，支持標記圖案的編程、參數調整（如激光功率和速度）和生產數據管理。軟件通常具備數據庫連接功能，可導入條碼或序列號，實現批量處理和實時監控。

5.輔助設備：包括除塵裝置（清除標記過程中產生的顆粒）、冷卻單元（維持激光器溫度）和安全防護（如光柵和急停按鈕），這些設備保障了系統的穩定性和操作人員的安全。

優勢

PCB激光鐳雕機整線解決方案在PCB制造中帶來多重優勢：

-高效率：自動化流程將標記速度提升至每秒數毫米，遠高于手動操作，同時減少停機時間，整體生產效率可提高30%以上。

-高精度：激光技術實現微米級標記精度，確保圖案清晰可讀，適用于高密度PCB設計，避免因標記錯誤導致的廢品率。

-靈活性：軟件支持快速切換標記內容，適應多品種、小批量生產模式，無需更換硬件即可處理不同PCB布局。

-環保與成本節約：無化學油墨或耗材使用，減少廢棄物和環境污染，長期運行成本較低，主要支出僅為電力和定期維護。

-可靠性與可追溯性：非接觸式標記避免板卡損傷，延長設備壽命；結合視覺系統和數據庫，實現全流程數據記錄，支持產品溯源和質量控制。

應用

該解決方案廣泛應用于電子制造領域，尤其在以下場景中發揮關鍵作用：

-消費電子產品：如智能手機、平板電腦的PCB板上標記序列號和二維碼，便于售后服務和防偽。

-汽車電子：在汽車控制模塊PCB中使用激光鐳雕，確保高溫、高濕環境下的標記耐久性，滿足行業安全標準。

-工業設備：用于工控PCB的標識，支持快速故障診斷和生產追溯，提升供應鏈管理效率。

-醫療電子：在醫療設備PCB上標記無菌信息和型號，符合嚴格監管要求，保證產品可靠性。

通過這些應用，整線解決方案幫助企業在競爭激烈的市場中提升產品質量和響應速度。

結論

PCB激光鐳雕機整線解決方案通過集成自動化、智能化和環保技術，為PCB制造業提供了高效、可靠的標記方案。它不僅優化了生產流程，還降低了運營成本，并支持可持續發展和工業升級。隨著5G、物聯網等新興技術的普及，這種解決方案將成為電子制造企業的標配，推動行業向更高精度和智能化邁進。企業通過采納這一方案，可增強市場競爭力，實現降本增效。

常見問題解答（FAQ）

1.問：PCB激光鐳雕機的標記精度如何？能否滿足高密度PCB的要求？

答：標記精度通?？蛇_±0.01mm，甚至更高，具體取決于激光類型和系統配置。高密度PCB（如HDI板）對精度要求極高，整線解決方案通過視覺對位和精密光學系統確保圖案清晰準確，完全能滿足此類需求。同時，軟件可自動補償板卡變形，保證一致性。

2.問：整線解決方案的安裝和調試周期是多久？是否需要專業培訓？

答：安裝調試一般需1-2周，視生產線復雜度和定制化程度而定。供應商通常會提供現場支持，包括設備安裝、參數設置和測試。此外，他們會安排專業培訓，涵蓋操作、編程和維護，幫助用戶快速上手，確保系統穩定運行。

3.問：這種解決方案適用于小批量或多品種生產嗎？切換任務是否方便？

答：是的，整線解決方案設計靈活，非常適合小批量和多品種生產?？刂栖浖С挚焖賹胄聢D案和參數，切換任務僅需幾分鐘，無需硬件調整。用戶可通過預設模板或數據庫連接實現自動化切換，大大提高生產靈活性。

4.問：激光打標對PCB材料有無限制？例如，是否適用于柔性板或金屬基板？

答：大多數PCB材料都適用，包括常見的FR-4、陶瓷基板和柔性板（FPC）。對于金屬基板（如鋁基板），推薦使用光纖激光，因其對金屬有更好的吸收率。在選型時，供應商會根據材料特性推薦合適激光類型，并進行測試以確保標記效果。

5.問：運行和維護成本如何？激光器的壽命多長？

答：運行成本較低，主要包括電力和occasional耗材（如鏡片清潔）。激光器壽命通?？蛇_數萬小時，例如光纖激光源壽命可超過10萬小時。日常維護只需定期清潔光學部件和檢查冷卻系統，年度保養可由供應商提供，整體維護簡單且成本可控，長期使用性價比高。
